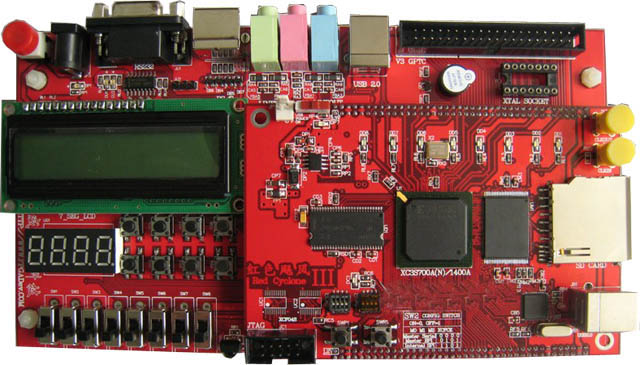

　　　　　　　　　　　　　　　　　　　　颶風3代開發板
【簡單介紹】

【新】國內唯一支持片內集成配置Flash的安全性FPGA模塊,結構緊湊.集成USB2.0高速通信和大容量SD卡接口,同時提供120個獨立IO和6路時鐘及2個SMA接口. 套件也提供了一個多功能擴展底板，可以實現豐富的外圍接口,如高速USB2.0接口，RS232串口等，為嵌入式電子產品設計提供了通用平臺。

【產品報價】
颶風3代RC3-3S700AN (含底板和配件): RMB 2500元;
颶風3代RC3-3S1400A (含底板和配件): RMB 2990元;

【RC3-3S700AN產品清單】
1 RC3-3S700AN核心板         1個
2 功能擴展底板              1塊
3 全兼容USB下載電纜         1條
4 串口連接線                1條
5 USB連接線                 1條
6 5V, 2A電源                1個
7 標準的16×2液晶模塊       1個
8 配套DVD光盤               1張

【RC3-3S700AN核心板硬件配置】
  采用6層板工業標準精心設計：

1 FPGA主芯片： XC3S700AN

2 4Mx16bit 高速SDRAM
高166MHz讀寫速度；

3 64MBit 快速FLASH
  支持大單片128MBit 讀寫速度為75ns；
  靈活的頁面方式，可以用來存儲FPGA配置文件或者操作系統鏡像文件；

4 512K Byte 高速異步SRAM
   一片512K×8Bit的SRAM，獨立的字節使能信號

【颶風III代多功能底板硬件配置】
采用工業標準精心設計：

1 音頻接口
    采用了TLV320AIC23這款TI公司生產的高性能立體聲音頻編解碼器，該芯片同時高度集成了模擬電路功能.TLV320AIC23中的模數與數模轉換器使用了多比特，Sigma一delta工藝，并在內部集成了高采樣率的數字內插濾波器。該器件的數字傳輸字長可以是16, 20,24, 32bit，它支持8－96Wz的采樣率。提供模數轉換器的sigma－delta調制器決定了其三階多比特結構，這種結構在采樣率為96kRz的情況下能夠達到90dB信噪比、從而可在小型低功耗設計中實現高保真錄音
    設計實例提供了音頻芯片的配置方法以及一個輸入輸出環路的功能實現。

2 9針RS－232 串口
RS232是應用為廣泛的UART接口,可以方便的實現與計算機的數據通訊；
同時在調試基于FPGA的嵌入式操作系統時候,可以作為輔助調試接口，結果輸出到主機的超級終端上面。

3 PS/2鼠標，鍵盤接口
標準的鼠標、鍵盤接口，支持3.3V和5V設備，可以用來驗證PS/2的接口協議，實現一個IO設備擴展。

4 USB2.0高速數據接口
采用了應用廣泛，性能穩定的Cypress公司CY68013芯片實現了USB接口的擴展，能夠與計算機之間實現高速的數據傳遞.提供了完整的設計實例,實現USB接口的讀,寫和讀寫雙向操作,提供完整的主機上的VC++源代碼和FPGA上的HDL源代碼。

5 SD卡接口
提供SPI模式用于SD卡接入

6 二極管保護的40腳擴展接口
引出72個I/O管腳到2個40腳擴展接口,40腳擴展接口兼容標準IDE硬件驅動的排線電纜

7 各種基礎輸入輸出設備
  16x2標準字符型液晶模塊
  4位七段數碼管
  8位按鍵

  16位發光LED管
  蜂鳴器
  8位波碼開關

【配套軟件】
1.MicroBlaze開發工具EDK包括
     >Xilinx Platform Studio      10.1
     >Xilinx Platform Studio SDK  10.1
2.DSP算法開發軟件
     >>Xilinx AccelDSP            10.1
     >>Xilinx System Generator    10.1
3 ISE 設計軟件10.1 + Service Packs3
     支持全系列spartan3(A/E)、vritex4（E）,CoolRunnerII等芯片
4 XPS 標準微處理器外設庫
5 實驗指導書，用戶手冊等
6 所有接口控制器源代碼，實驗程序原代碼

            【Verilog HDL程序設計開發試驗】

*************************核心板配套程序**************************
       【核心板可通過USB接口直接供電，為您的使用提供方便】

實驗一跑馬燈實驗
實驗二譯碼器實驗
實驗三 SRAM讀寫測試
實驗四 USB讀寫測試
實驗五 SDRAM 控制器
試驗六 MicroBlaze的跑馬燈
實驗七 MicroBlaze的SDRAM控制

*************************整板配套程序****************************

實驗一梁祝音樂演奏
實驗二按鍵測試實驗
實驗三數碼管顯示_
實驗四 lcd顯示實驗
實驗五串口通信實驗
實驗六 PS2鍵盤實驗
試驗七 USB讀寫測試
實驗八語音芯片配置
試驗九 MicroBlaze的跑馬燈
實驗十 MicroBlaze的SDRAM控制
實驗十一基于700AN的音頻采集
V_C_程序提供
FPGA程序提供

【實驗效果展示】

1 USB2.0的音頻采集實驗
  USB協議是現在應用為廣泛的高速數據傳輸標準，教學平臺提供一個標準的USB2.0接口，以便支持高速大容量數據傳輸領域的開發應用。這個實驗展示通過USB2.0接口和PC機進行高速通信的效果。將MP3接到LINEIN上，F(xiàn)PGA將采集到的音頻數據通過USB2.0傳輸?shù)絇C中保存。在PC使用播放軟件播放歌曲。

2 PS/2接口鍵盤傳輸實驗
PS/2是PC和許多工業控制平臺的標準用戶輸入設備，教學平臺提供一個標準的PS/2接口，可以支持鼠標/鍵盤的應用。這個實驗可以通過教學平臺的PS/2接口輸入鍵盤的操作信息，從RS232接口中將數據輸出到PC中顯示。

3 USB2.0接口數據傳輸實驗
USB協議是現在應用為廣泛的高速數據傳輸標準，教學平臺提供一個標準的USB2.0接口，以便支持高速大容量數據傳輸領域的開發應用。這個實驗展示通過USB2.0接口和PC機進行高速通信的效果。

4 卡拉ok機實驗
這個實驗可以用教學平臺的LINEIN，LINEOUT和麥克風電路實現卡拉OK機，從而展示教學平臺的音頻質量。MICIN接話筒、LINEIN接MP3輸出的歌曲、LINEOUT接揚聲器。你可以聽到揚聲器輸出你的聲音和MP3播放器的混聲。
